精密冷水機是長流儀器的主要產品系列之一。所有的冷水機，都包含內部水路和外部水路，大多數會涉及到螺紋連接，特別是管螺紋的連接。很多用戶在連接水路的時候，在各種管路螺紋的選擇上，會產生一些困惑，也經常帶來時間的損失和金錢的浪費。

這份技術資料，回顧了全世界主流管螺紋的前世今生，幫助大家了解一下管螺紋的歷史、分類、區別、標記、密封技術，以及當今國際、國內使用的主流的管螺紋代號。

簡 介

中文名：管螺紋

作用：主要用來進行管道的連接

惠氏螺紋：英國標準的55°錐管螺紋，國標查閱GB/T7307-2001

G  英國標準的55°圓柱螺紋，國標查閱GB/T7307-2001

NPT  美國標準的60°錐管螺紋，National Pipe Thread的縮寫。國標查閱GB/T12716-2011

惠氏螺紋，是英制55°牙型角的螺紋，英國人1841年提出的。

美制螺紋，是英制60°牙型角的螺紋，美國人1864年制定的，也叫作統一螺紋。

早期，惠氏螺紋隨著英國產品和技術的輸出成為世界使用較多的螺紋。二戰之后，隨著美國綜合國力的上升，美國標準壓制英國標準，在一般連接中，美制螺紋逐漸代替惠氏螺紋。

簡單歸納起來，國際上的管螺紋分為以下三大類：　　

1. 英制管螺紋（55°）

包括：一般密封管螺紋（R），非密封管螺紋（G），韓國日本的舊英制管螺紋（PT、PF）　　

2. 美制管螺紋（60°）

包括：一般密封管螺紋（NPT、NPSC），干密封管螺紋（NPTF、NPSF、NPSI、PTF-SAE SHORT），非密封管螺紋（NPSM、NPSL、NPTR、 NPSH、NH、NHR）

3.米制管螺紋（60°）

包括：一般密封米制管螺紋（MC，MP），非密封米制管螺紋（M）。

我國的管螺紋基本延用國際標準，采用英寸制。因?yàn)橛?guó)標準與美國標準斗法，所以國外標準分為了55度60度的兩種。1987年以前，我國沒有完全采用美制和英制管螺紋標準，只是將管螺紋分兩類：G和Z或ZG。 1987至1991年，我國頒布了英制管螺紋標準。從此，管螺紋代號和標記應服從新標準。

我國新舊機械制圖標準里面：55°非密封圓柱管螺紋代號均為G。

我國舊的機械制圖標準里面：55°密封圓錐管螺紋代號為ZG，60°密封圓錐管螺紋代號為Z，

我國新的機械制圖標準里面：55°密封圓錐管螺紋改為柱內螺紋/錐外螺紋（RP/R1） ，錐內螺紋/錐外螺紋（RC/R2）；60°密封圓錐管螺紋代號為NPT（參照美國標準制定）。

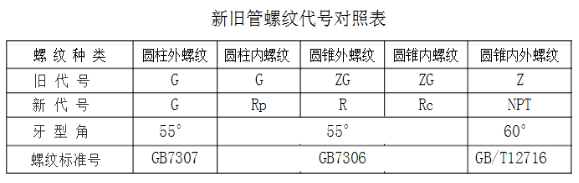

參考以上對照表，對冷水機用戶的管螺紋選型，會有一定的幫助。

G和NPT，是國內目前常見的管螺紋代號和標記。

若需進一步了解管螺紋代號的更多細節，請繼續閱讀以下的綜合文字介紹。

綜 述

1  介紹

2  標記

3  區別

4  發展歷史

5  密封技術

介紹

管螺紋標準來源于英制惠氏螺紋，是衡量管螺紋大小的基本尺寸。通常按1:16錐度關系，惠氏螺紋的徑向直徑公差轉化為英制密封管螺紋的軸向牙數公差。

管螺紋主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。常見的管螺紋主要包括以下幾種：NPT、PT、G等。

管螺紋分為以下三大類：

1. 英制管螺紋（55°）

包括：一般密封管螺紋（R），非密封管螺紋（G），韓國日本的舊英制管螺紋（PT、PF）

2. 美制管螺紋（60°）

包括：一般密封管螺紋（NPT、NPSC），干密封管螺紋（NPTF、NPSF、NPSI、PTF-SAE SHORT），非密封管螺紋（NPSM、NPSL、NPTR、NPSH、NH、NHR）

3. 米制管螺紋（60°）

包括：一般密封米制管螺紋（MC，MP），非密封米制管螺紋（M）。

參考《公制、美制和英制螺紋標準手冊 (第三版)》

我國舊的機械制圖標準里面：55°密封圓錐管螺紋代號為ZG，60°一般密封圓錐管螺紋代號為Z，

我國新的機械制圖標準里面：55°密封圓錐管螺紋改為柱內螺紋/錐外螺紋（RP/R1），錐內螺紋/錐外螺紋（RC/R2）；60°一般密封圓錐管螺紋代號為NPT（參照美國標準制定）。詳情參見國標GB/T 7306-2000。

新舊標55°非密封圓柱管螺紋代號均為G。

標記

1. 英制管螺紋（55°）

⑴55°英制密封管螺紋（R）

英制密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成。

當螺紋為左旋時，應在加注旋向代號“LH”；右旋螺紋的旋向代號省略不標。

①圓柱內螺紋與圓錐外螺紋

螺紋特征代號：RP ——表示圓柱內螺紋；

R1——表示與圓柱內螺紋相配合的圓錐外螺紋；

表示螺紋副時，螺紋特征代號為RP/R1（柱內螺紋/錐外螺紋）

標記示例：

尺寸代號為3/4的右旋圓柱內螺紋，標記為RP 3/4;

尺寸代號為3/4的左旋圓柱內螺紋，標記為RP 3/4 LH;

尺寸代號為3的右旋圓錐外螺紋，標記為R1 3；

由尺寸代號為3的右旋圓柱內螺紋和圓錐外螺紋組成的螺紋副，標記為RP/R1 3

②圓錐外螺紋與圓錐內螺紋

螺紋特征代號：RC——表示圓錐內螺紋；

R2——表示與圓錐內螺紋相配合的圓錐外螺紋；

表示螺紋副時，螺紋特征代號為RC/R2（錐內螺紋/錐外螺紋）

標記示例：

尺寸代號為3/4的右旋圓錐內螺紋，標記為RC 3/4;

尺寸代號為3/4的左旋圓錐內螺紋，標記為RC 3/4 LH;

尺寸代號為3的右旋圓錐外螺紋，標記為R2 3；

由尺寸代號為3的右旋圓錐內螺紋和圓錐外螺紋組成的螺紋副，標記為RC/R2 3

⑵ 55°英制非密封管螺紋（G）

英制非密封管螺紋的完整標記由螺紋特征代號，螺紋尺寸代號，中徑公差等級代號和旋向代號組成。

英制非密封圓柱螺紋的特征代號為：G

對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標；而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B。

左旋螺紋的旋向代號為L(zhǎng)H；右旋螺紋的旋向代號省略不標。

當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號。

示例：

尺寸代號為2的右旋，非密封圓柱內螺紋：G2

尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A

尺寸代號為4的B級，左旋，非密封圓柱外螺紋：G4 B-LH

尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：G2A

加工內孔螺紋的是管螺紋絲錐 加工外螺紋的有板牙。

2. 美制管螺紋（60°）

⑴60°美制密封管螺紋（NPT、NPSC）

美制密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號和螺紋牙數組成。

對于標準螺紋，允許省略標記內的螺紋牙數項。

對于左旋螺紋，應在尺寸代號后加注“LH”。

螺紋特征代號：NPT—— 圓錐管螺紋

NPSC—— 圓柱內螺紋

標記示例：

尺寸為3/4、14牙的右旋圓柱內螺紋：NPSC 3/4-14 或 NPSC 3/4

尺寸為6的右旋圓錐內螺紋或圓錐外螺紋：NPT 6

尺寸為14的左旋圓錐內螺紋或圓錐外螺紋：NPT 14-LH

⑵60°美制干密封管螺紋（NPTF、NPSF、NPSI、PTF-SAE SHORT）

參見國標GB/T 27944-2011

其他：

55°圓錐管螺紋的轉化

55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同。

中國 英國 法國 日本 iso

代號 ZG R（外） G PT R

R(外螺紋) Rc（內） R R Rc

60°圓錐管螺紋的轉化

60°圓錐管螺紋是指牙型角為60°、螺紋錐度為1:16的管螺紋，此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號，我國過去規定為K，后來規定為Z，新標準改為NPT。

檢驗

管螺紋的檢驗分為兩個種，即柱/錐檢驗和錐/錐檢驗。

柱/錐檢驗參照國家標準GB/T22091。1-2008，使用量規No.1，No.2，No.3，No.4，No.5，No.6。

錐/錐檢驗參照機械行業標準JB/T10031-1999，使用R，RA，RB。

區別

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；

公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋為等邊60度牙型；

公制螺紋用公制單位（如mm），美英制螺紋用英制單位（如英寸）；

“行內人”通常用“分”來稱呼螺紋尺寸，一英寸等于8分，1/4英寸就是2分，以此類推。

另外還有：ISO—公制螺紋標準60度；UN—統一螺紋標準60度；API—美國石油管螺紋標準60度；W—英國惠氏螺紋標準55度；

NPT BSP螺紋技術---- NPT，PT，G螺紋的區別

NPT，PT，G各種螺紋的區別

NPT，PT，G都是管螺紋．

NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991

PT 根據國家標準出版社2009年版《公制、美制和英制螺紋標準手冊 (第三版)》，是韓國日本使用的55°舊英制密封圓錐管螺紋，日本的標準號為 JIS B 0203 ，韓國的標準號為 KS B 0222 ，其中 P 表示管螺紋（Pipe），T表示圓錐，由于我國與兩國鄰近，故常會見到，對應國標查閱GB/T7306.2。國內舊標準叫法為ZG。

G 是 55°非密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001

另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的代號，單位是英寸．行內人通常用分來稱呼螺紋尺寸，一寸等于8分，1/4寸就是2分，如此類推．G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一個圓柱面加工而成。

ZG俗稱錐管，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，舊國標代號，新國標代號為Rc。公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位， 美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

發展歷史

英制管螺紋來源于英制惠氏螺紋，惠氏螺紋的管路系列與惠氏螺紋牙型組合建立起了英制管螺紋的基本尺寸。按1:16錐度關系，惠氏螺紋的徑向直徑公差轉化為英制密封管螺紋的軸向牙數公差（存在一定量的修約和調整）。再參照英制密封管螺紋的公差值提出英制非密封管螺紋的公差（公差由單向分布變?yōu)閱蜗蚍植?，放松頂徑公差，放開底徑公差）。三種螺紋提出的時間為：

1841年，提出英國惠氏螺紋，1905年，頒布惠氏螺紋新標準（BS 84）。

1905年，頒布英制密封管螺紋標準（BS 21）。

1905年至1940年，由惠氏螺紋履行英制非密封管職責。1940年，提出惠氏螺紋的非密封管螺紋系列（BSP系列）；1956年，單獨頒布英制非密封管螺紋標準（BS 2779）。

歐洲國家和英聯邦國家首先接受了英制管螺紋標準。ISO/TC5/SC5管螺紋標準化技術委員會及其秘書處受歐洲國家控制，英制管螺紋標準被ISO標準采用。1955年，ISO提出英制密封管螺紋標準（ISO R 7）；1961年，ISO提出英制非密封管螺紋標準（ISO R 228）。1978年，ISO頒布了兩種英制管螺紋的正式標準（ISO7-1和ISO228-1）。英制管螺紋已被北美洲已外的國家所普遍接受，廣泛的應用于國際貿易中。

ISO標準內的英制管螺紋已轉化為米制單位制。英制管螺紋的米制化方法非常簡單，將原來管螺紋的英寸尺寸乘以25.4就轉化為毫米尺寸。英制管螺紋尺寸在被淘汰的問題。所謂要使用真正的管螺紋標準是不現實的。這里不存在真米制管螺紋與假米制管螺紋之分。

英制密封管螺紋有兩種配合方式：“柱/錐”和“錐/錐”。兩種英制密封管螺紋使用不同的螺紋環規（圓柱螺紋環規和圓錐螺紋環規）和螺紋塞規（基準平面的位置不同，兩者基準平面相距半牙）。歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“錐/錐”配合螺紋。

同一個密封管螺紋件，歐洲國家檢驗合格的管螺紋，歐洲以外國家檢驗則可能不合格。國際貿易中一定要注意這種差異否則可能出現廢品。1994年前，ISO的英制密封管螺紋標準及其量規標準是按“錐/錐”配合體系設計的。我國的英制密封管螺紋產品可以直截進入國際市場。而歐洲國家的管螺紋的管螺紋產品則處于不利的地位。2000年以后，ISO的英制密封管螺紋標準及其量規標準是按“柱/錐”配合題系設計的。我國原有的英制密封管螺紋產品進入國際市場就會遇到困難。為此，我國于2000年修訂了英制密封管螺紋國家標準。將原來的一個螺紋標準變?yōu)閮蓚€(gè)螺紋標準，以此提示設計者要注意兩種配合螺紋的不同和正確選用。日本在1999年修定英制密封管螺紋標準時，仍然堅持采用1994年前的ISO標準。所以，2000年以后的國際英制密封管螺紋市場更加復雜，國內廠家備加小心。

密封技術

英制密封管螺紋為一般用途的密封管螺紋，使用中要在螺紋副內加入密封添料。其特點是比較經濟，加工精度要求適中。不加密封添料就可以保證密封連接的螺紋為干密封管螺紋。英制管螺紋體系內沒有干密封管螺紋。

密封管螺紋具有機械連接和密封兩大功能；而非密封管螺紋僅有機械連接一種功能。所以密封管螺紋的精度要嚴于非密封管螺紋的精度。有些人看到非密封管螺紋的中徑公差為密封管螺紋中徑公差的一半，認為非密封管螺紋的精度高于密封管螺紋的精度，這種觀點是不正確的，密封管螺紋對牙型精度有要求。其大徑，中徑和小徑的公差是相同的；其牙側角和螺距誤差對密封性能有較大影響。而非密封管螺紋對牙型精度基本沒有要求。其頂徑公差大于中徑公差；其底徑?jīng)]有公差要求。；另外，有些人認為可以用非密封圓柱內螺紋與密封圓錐外螺紋組成配合。這種觀點也是錯誤的。這樣做就等于放松了密封內螺紋的精度要求，管螺紋的密封就可能出問題。

由于密封管螺紋的使用場合，加工精度，裝配和檢測等技術的不同，當前的管螺紋標準無法保證所有的符合標準規定的螺紋件都能實現密封。在英制密封管螺紋標準內無法提出統一的螺紋單項參數的精度要求。這些單項螺紋參數對密封性能有直接影響。解決問題的根本出路是針對自己特定的產品，各個行業或公司制定自己的內控措施。這些參數的內控指標一般對外是保密的。對其它行業的公司也是不通用的，生產廠家對此要有清醒的認識。密封管螺紋標準不是萬能的，密封問題可能需廠家自己留心注意。1987年以前，我國沒有美制和英制管螺紋標準?？墒巧a(chǎn)中又無法回避這兩種國際普遍使用的管螺紋標準，為此，舊機械制圖標準曾經自行規定過美制和英制管螺紋的標記代號，這些螺紋代號來源于漢語拼音字母，根本沒有考慮與國外標準管螺紋標準代號是否一致。由于此標準只規定了螺紋代號而沒有規定螺紋參數，同一個螺紋代號在不同企業或行業所表示的螺紋參數可能也有差異。出現廢品時沒有依據判斷誰對誰錯。1987至1991年，我國頒布了英制管螺紋標準。從此，管螺紋代號和標記應服從管螺紋標準的規定。舊機械制圖標準所規定的管螺紋代號應該立即廢止。
