液冷源，主要功能是給用戶設備提供一定流量的恒溫冷卻液，帶走用戶設備產生的熱量，并將熱量通過液冷源，排出到共用冷水系統或大氣環境中。是利用冷卻液作為循環介質的機、電、儀一體化集成設備，可實現對高熱流密度區域的熱量導出及溫度控制。

液冷源冷卻效率高、系統集成度高、可實現模塊化、輕量化設計，系統可靠性高，維修性好，節能、穩定、高效；采用精準溫控技術，溫控精度高，可滿足高端電子裝配的溫控需求。

散熱方式：風冷、水冷、制冷、風冷+制冷、水冷+制冷

散熱功率：30W～820kW（可按需要定制）

供液溫度：-80℃～80℃（可調）

控溫精度：±0.01℃、±0.1℃、±0.5℃、±1℃、

工作溫度：-55℃～70℃

工作介質：乙二醇溶液、丙二醇溶液、去離子水、油等

觸液材質：316L(特殊環境可選用B10、B30、鈦合金等材質）

邏輯控制：PLC控制、單片機、FPGA等　

長流儀器的液冷源，采用成熟的冷水機測控技術，通過壓縮機制冷，將循環介質冷卻、恒溫，通過循環泵送出到用戶設備，帶走用戶設備產生的熱量，具備冷卻、恒溫、循環三種功能，帶有安全報警裝置，其設計和制造能夠提供行業領先的技術指標和可靠性，是高精度和高穩定的冷卻設備。

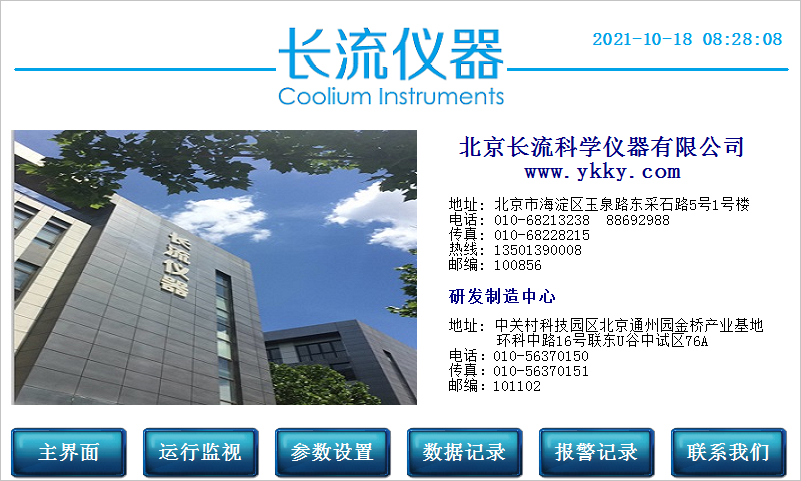

長流儀器液冷源采用觸摸屏，顯示和存儲供液溫度、供液流量、供液壓力、報警信息及部件開關機等信息。液冷源的結構設計保證主體功能的實現，同時兼顧安裝、調試的方便，內部布局充分考慮操作和維護的便利，能夠方便運輸、起吊、安裝。設備的操作、檢修方式等均符合人機工程要求。

專用液冷源系統，屬于定制機型，制冷快速，控溫精密，是高效節能的制冷恒溫設備，能同時滿足快速冷卻和精密溫控的要求。同時帶有介質溫度、循環流量、循環壓力的測量和控制，以及實時溫度、壓力、流量的數據記錄。

長流儀器的液冷源的控制系統，采用自主開發的PLC+ HMI模塊，運用多參數綜合控制技術，可全面管理多項參數、狀態值、報警值、獨立指令開關、通訊等，同時具備強大的擴展能力，適應不同用戶的多種需求。

下邊是某航天科工部門定制液冷源的技術要求，示例如下：

非標定制產品，主體外形尺寸不大于500mm×600mm×600mm（寬深高）。

1、主要技術要求

（1）工業PLC控制,觸摸屏顯示

（2）可輸出冷卻功率：≥2.5 kW；

（3）供液流量：≥20L/min可調；

（4）供液壓力：在流量20L/min時供液壓力不小于0.5MPa；

（5）供液溫度：5℃～75℃可調，控溫精度±0.1℃；

（6）循環冷卻介質：65號防凍液或者去離子水；

（7）進出液接口：內徑Φ20mm，兩供兩回；

（8）過濾精度：40μm；

（9）環境溫度:  5℃~40℃;

（10）設備噪音：≤55dB；

2、控制方式

（1）本控（自動）

自動功能主要用于設備的正常運行，根據控制程序，對整個設備的運行進行管理。

（2）遠程控制

 通過RS485總線上報設備工作狀態（設備的運行狀態、各運行參數及報警信息），也可以通過RS485遠程設定溫度、壓力、流量等參數，以及遠程控制開關機。

（3）狀態顯示

設備可本地和遠程監控各部件的運行狀態（工作、待機、故障），也可對設備的各運行模擬量參數進行實時監控。

（4）內部參數設定

機組的控制畫面中，可對設備的運行參數進行更改。

3、顯示與報警保護

（1）狀態顯示內容

*供液溫度顯示；

*每個支路供液流量顯示；

*每個支路供液壓力顯示；

*每個支路回液壓力顯示；

*壓縮機、供液泵、風機工作狀態指示；

（2）故障保護內容

在監控指標任何一項異常時，相應指示燈亮，同時蜂鳴器響，報警與保護包括：

*電源異常報警；

*供液溫度過高報警；

*供液流量過低報警

*供液壓力過高報警；

*儲液箱液位低報警；

*過載保護：循環泵、風機、壓縮機電機過流保護。
